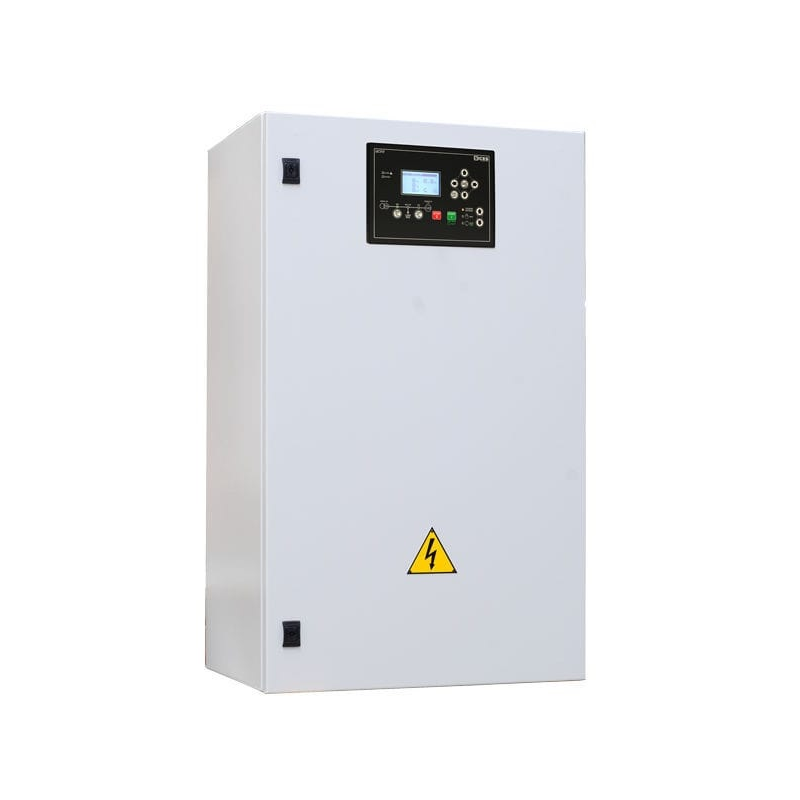

SICES Quadro di commutazione ATS LOGICA 2000A Multitensione e Multifrequenza
search
  • SICES Quadro di commutazione ATS LOGICA 2000A Multitensione e Multifrequenza
  • SICES Quadro di commutazione ATS LOGICA 2000A Multitensione e Multifrequenza
  • SICES Quadro di commutazione ATS LOGICA 2000A Multitensione e Multifrequenza
SICES s.r.l.
ATS2000A
Nuovo prodotto

Per gruppi elettrogeni con potenza massima di 1384 kVA
Corrente: 2000A
Tensione: 230/380/400/440V
Tensione ausiliaria: 12 Vcc o 24 Vcc
Commutatori motorizzati, in versione quadripolare
Frequenza: 50 / 60 Hz
Isolamento: > 50 Mohm
Rigidità dielettrica ac: 2500 V/1'
Rigidità dielettrica cc: 1000 V/1'
Grado di protezione IP54
Lunghezza: 800 mm
Larghezza: 1000 mm
Altezza: 1900 mm
Peso: 335 Kg

Morsettiera di potenza rete/gruppo/utenza
Tasti a membrana per selezionare il funzionamento
Segnalazione ottica erogazione da rete
Segnalazione ottica erogazione da gruppo
Fusibili e portafusibili di protezione ausiliari
Relè trifase regolabile tensione rete e gruppo
Logica a controllo a microprocessore
Voltmetro controllo tensione rete: Fasi L1-L2/L2-L3/L1-L3
N.1 Porta USB per la programmazione dei parametri
Frequenza di rete e di gruppo
Tensione batteria
Contaore
TA per l’attivazione delle misure di corrente, potenza e cosfi: IN OPZIONE
Carica batteria automatico: IN OPZIONE

Caratteristiche tecniche
Potenza massima trifase (KVA)
1384
Frequenza (Hz)
50 / 60
Tensione (V)
230 / 380 / 400 / 440
Grado di protezione
IP54
Corrente (A)
2000
Lunghezza (mm)
800
Larghezza (mm)
1000
Altezza (mm)
1900
Tipo di prodotto
Quadro di Commutazione
Peso (Kg)
335
Dettagli

Il quadro di commutazione SICES, solitamente abbinato al quadro di controllo automatico montato a bordo del gruppo elettrogeno è completo di tutti i circuiti, dispositivi e apparecchiature di controllo (quando richieste) che permettono lo scambio della telecommutazione rete/gruppo e viceversa, garantendo che le utenze siano alimentate dalla rete elettrica o dal gruppo elettrogeno funzionante in emergenza alla rete.

VERSIONE “LOGICA”, ossia quadro di commutazione automatico completo di scheda di controllo a microprocessore dotata di display grafico per la visualizzazione delle tensioni, frequenza, ore di funzionamento e tensione batteria del gruppo elettrogeno. Questa tipologia di quadro di commutazione si associa ai gruppi elettrogeni con scheda di controllo di tipo semi-automatico, ossia con avvio da contatto esterno senza la possibilità di gestire la commutazione remota (es. Gruppi elettrogeni Caterpillar, FG Wilson, Cummins, ecc.).

Il quadro elettrico è costituito da una carpenteria in lamiera verniciata con polvere
epossidica ad alta resistenza di dimensioni contenute, il cui circuito di potenza è
opportunamente segregato dagli altri dispositivi in accordo alle norme vigenti volte a
garantire una alta sicurezza di esercizio.
Il grado di protezione con portella frontale aperta è IP20.
Diversamente, con portella chiusa, il grado di protezione della carpenteria è IP40 nella versione BASIC o IP54 nella versione LOGICA. IP55 disponibile su richiesta.

In funzione della potenza del gruppo elettrogeno, il circuito di potenza è composto da una coppia di contattori interbloccati (fino a 125A compreso) o da commutatori motorizzati, in versione quadripolare.
È inoltre disponibile una versione di quadri di commutazione realizzati con una coppia di interruttori motorizzati ed interbloccati.
I quadri ATS SICES, a partire da 160A sono MULTITENSIONE e MULTIFREQUENZA.
Le tensioni disponibili sono: 230/380/400/440V
Frequenza: 50/60Hz

Immagini e dati tecnici non impegnativi.

Prezzo di listino
5.800,00 € iva incl.
5.800,00 € iva escl.
Prezzo scontato
5.175,00 € iva incl.
5.175,00 € iva escl.
