AMA DTV DP 20 G.E.

CARATTERISTICHE TECNICHE :

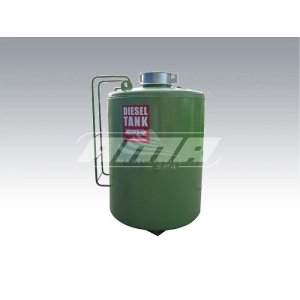

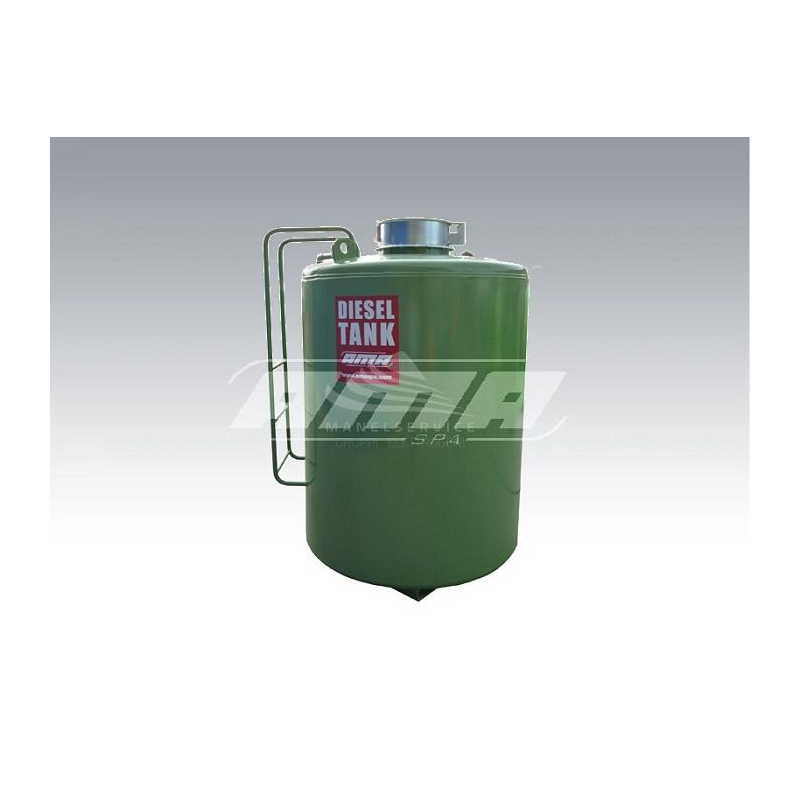

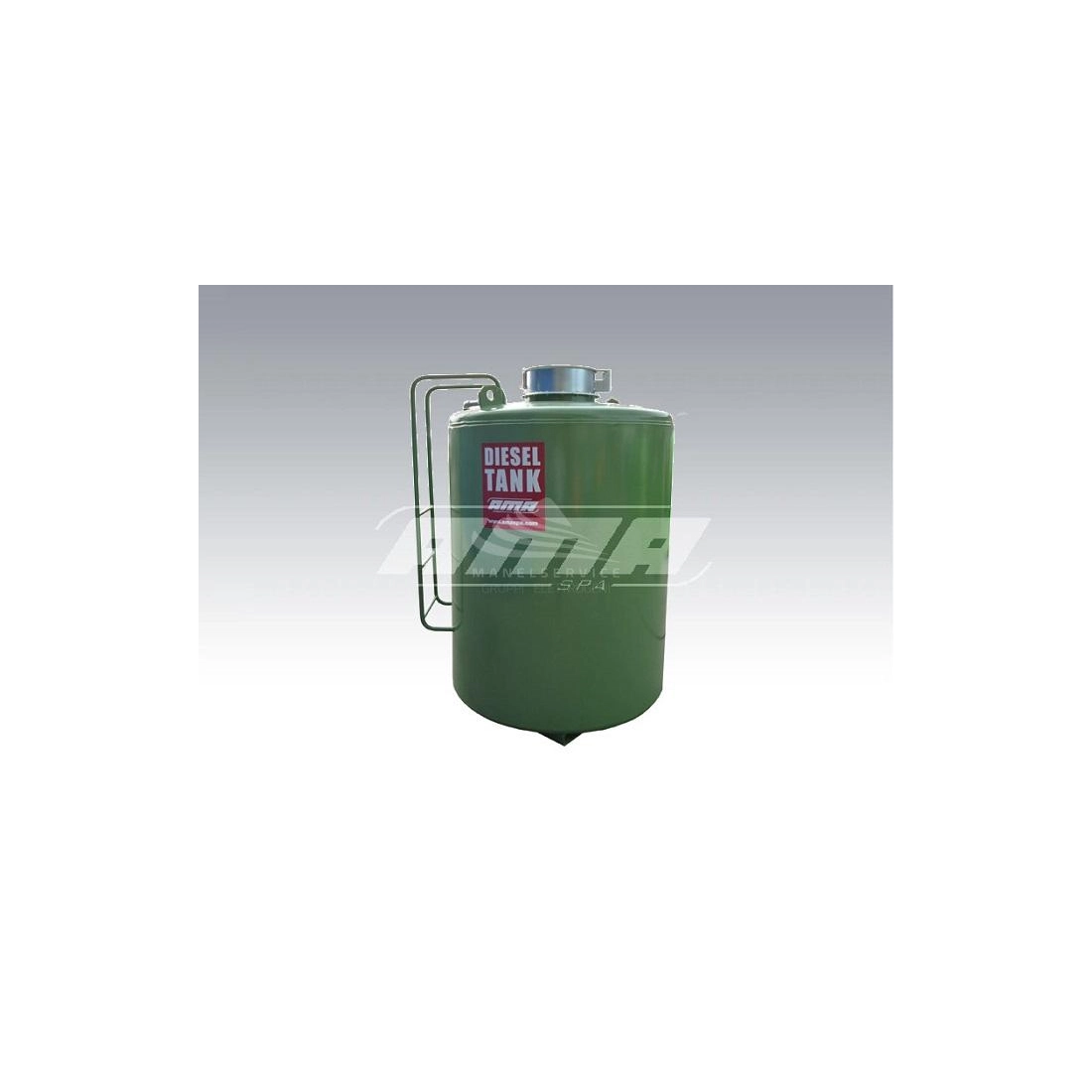

CONTENITORE - DISTRIBUTORE DIESEL TANK OMOLOGATO M.I.
Serbatoio a doppia parete, ad asse verticale, realizzato in acciaio al carbonio
EN 10025. Il serbatoio esterno di protezione ha capacità di contenimento
pari al 100% del serbatoio interno. La struttura è sorretta da
gonna di supporto e da barre inferiori che permettono la movimentazione
a vuoto tramite muletto.
IL DTV - DP è dotato di
· Pozzetto di protezione passo d’uomo (dim. Ø 420 mm), completo di
coperchio incernierato e lucchettabile, con all’interno passo d’uomo
flangiato Ø 450 mm., corredato di :
· Attacco di carico a presa rapida con ghiera, UNI 3” in alluminio
omolog. M.I.;
· Valvola limitatrice di carico interna al 90 %, omologata M.I. ;
· Indicatore di livello a galleggiante con quadrante di segnalazione ;
· Golfare di sollevamento a vuoto saldato sul fondo superiore;
· Dispositivo di sfiato da 1” ½ con calotta terminale frangifiamma in
ottone;
· Attacco di messa a terra in acciaio AISI ;
· Attacco di aspirazione da 2”, posizionato ad un’altezza dal fondo di
circa 10 cm che consente di salvaguardare la qualità del prodotto
evitando l’aspirazione di sedimenti o di acqua depositati sul fondo
del serbatoio.
· Drenaggio da 1”, con tappo di chiusura ;posizionato su fondo serbatoio;
· Scaletta esterna di accesso al passo d’uomo;
· Sistema visivo di controllo perdite su intercapedine tramite spia visiva;
· Verniciatura con fondo bi componente e vernice ad acqua asciugata
a forno previo trattamento di lavaggio delle lamiere.

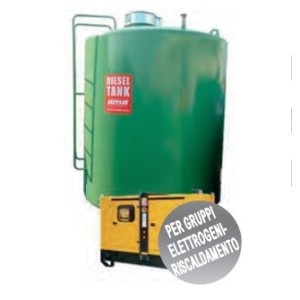

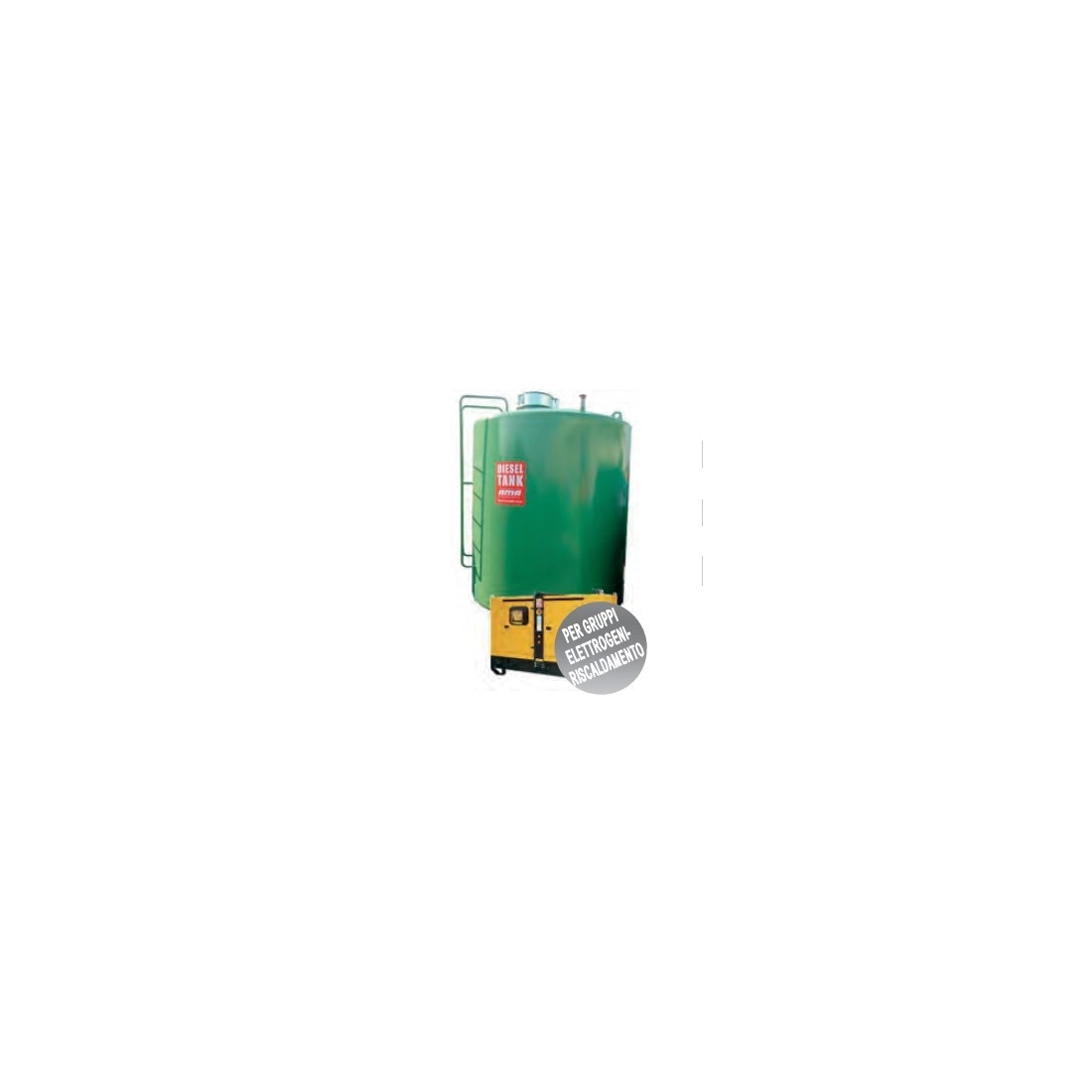

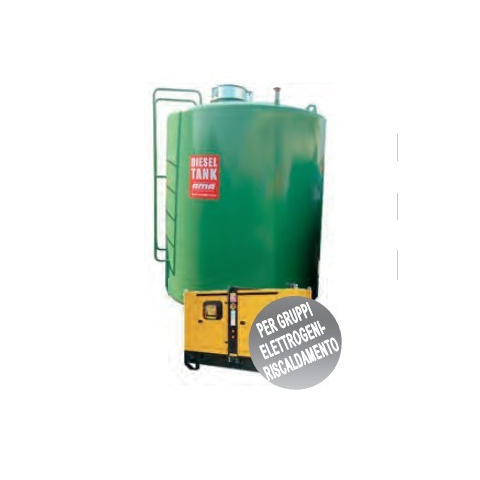

CONNESSIONI PER GRUPPO ELETTROGENO:
· Tubo di aspirazione da 1” con valvola di fondo e rubinetto a sfera di
intercettazione terminale
· Attacco di ritorno in serbatoio da 1”
OPTIONAL
SONDA DI LIVELLO PNEUMATICA con display LCD, allarme di segnalazione
su minimo o massimo livello, precisione +/- 1%.
CONNESSIONI CON ATTACCO RAPIDO
VALVOLA DI INTERCETTAZIONE A STRAPPO

Le immagini sono puramente indicative.
