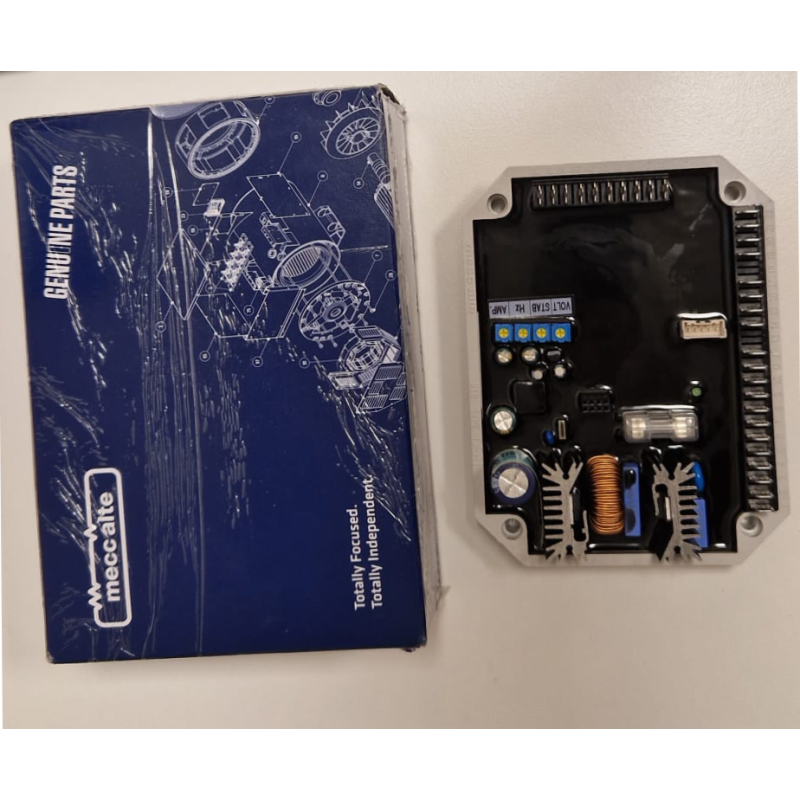

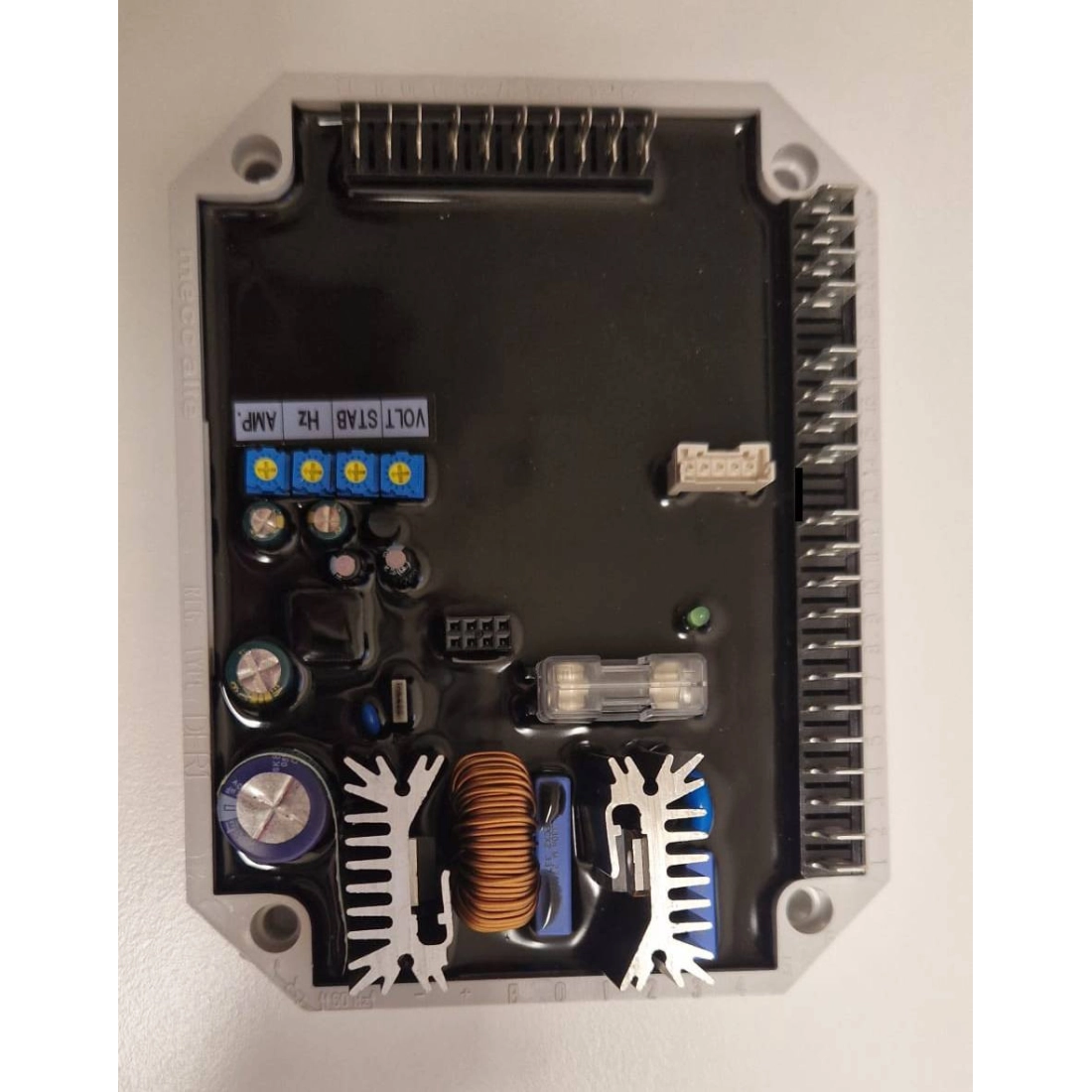

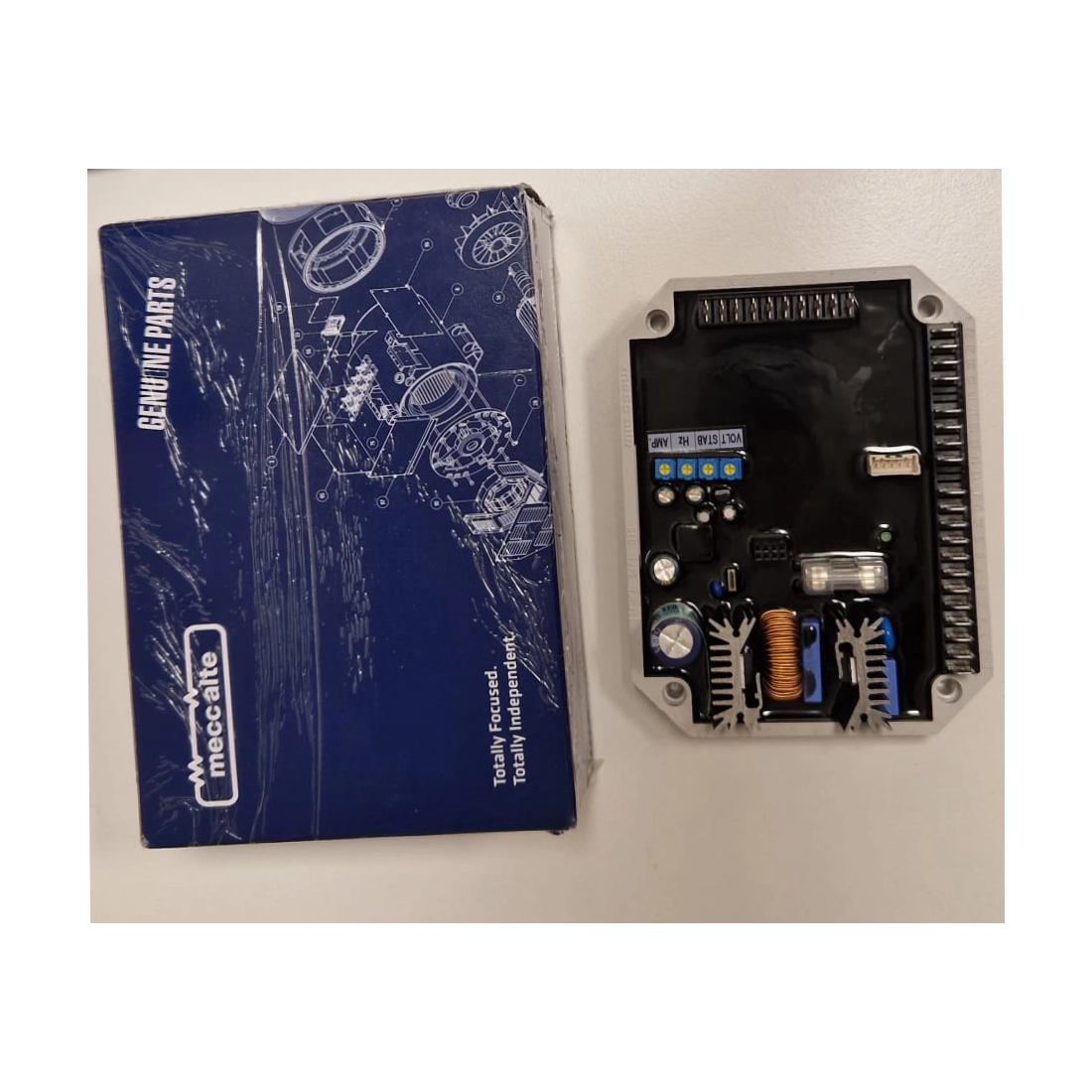

MECC ALTE DER1 REGOLATORE AUTOMATICO DI TENSIONE DIGITALE

Regolatore di tensione Mecc Alte DER1 completamente controllato in maniera digitale per alternatori sincroni, predisposto per il funzionamento e la calibrazione in modalità stand-alone.

Nato come evoluzione del Mecc Alte  DSR, ne ha ampliato le funzioni aggiungendo un sensing trifase/monofase a settaggio automatico, una maggiore flessibilità nell'input remoto da controllori di parallelo, delle routine di soft start ed una precisione in tensione dello 0.5% in condizioni statiche.

Sul regolatore Mecc Alte DER1 si trovano i connettori per i collegamenti da e verso il generatore elettrico e il modulo di comunicazione. L’unità di supervisione può essere costituita da un personal computer, da un altro dispositivo “sinottico”, o da entrambi; essa non ha la funzione di controllo in tempo reale, ma permette la programmazione e la visualizzazione di tutti i parametri funzionali del DER1.

Essendo predisposto per il controllo di molti tipi di generatore, per ottenere le migliori prestazioni il regolatore deve essere opportunamente configurato; le impostazioni sono per la maggior parte conservate in una memoria non volatile (EEPROM) integrata.

CARATTERISTICHE TECNICHE MECC ALTE DER1

Alimentazione: 40 ÷ 270 VaC
Intervallo di funzionamento in frequenza: 12 Hz ÷ 72 Hz
Precisione della regolazione della tensione: ± 1%
Precisione della regolazione della tensione (condizioni stabilizzate): ± 0,5%
Massima corrente continua di uscita: 5 Adc
Temperatura ambiente: -25°C ÷ +70°C
Campo di regolazione: 75 ÷ 300 Vac
Caduta di tensione transitoria e sovratensione: entro ± 15%
Tempo di ripristino della tensione: entro ± 3% del valore impostato in meno di 300 msec
Sensing: Monofase o Trifase
Parametri (programmabili via software): VOLT, STAB, AMP e Hz impostabili tramite trimmers (default)
50/60Hz tramite “jumper” (default)

Funzionalità Mecc Alte DER1

• Connessioni di potenza su connettore Fast-On a 20 poli
• Protezione dell’avvolgimento di alimentazione con fusibile 5A (rapido)
• Controllo remoto analogico della tensione di uscita tramite segnale esterno 0 ÷ 2,5 Vdc oppure -10 ÷ 10 Vdc
• Controllo remoto della tensione di uscita tramite potenziometro esterno (25Kohm o 100Kohm)
• Protezione di bassa velocità con soglia e pendenza regolabili
• Allarme di sovratensione e sottotensione
• Protezione di sovracorrente di eccitazione con intervento ritardato
• Allarme di sottoeccitazione/perdita dell’eccitazione
• Gestione dei cortocircuiti transitori (avviamento di motori asincroni)
• Uscita open collector (non isolata) di segnalazione intervento protezioni con attivazione programmabile rispetto ai singoli allarmi e possibilità di ritardo di intervento e livello attivo selezionabile
• Memorizzazione delle condizioni di anomalo funzionamento (tipo di allarme, numero degli eventi, durata dell’ultimo evento, somma dei tempi)
• Memorizzazione del tempo di funzionamento della scheda
• Interfaccia di comunicazione USB (con modulo opzionale USB2DxR)
