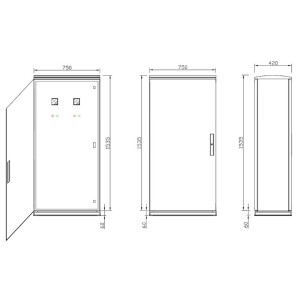

STRUTTURA:
Il Quadro è realizzato con armadio in Poliestere rinforzato con fibra di vetro, composto da struttura portante rinforzata, elementi base e testa e pannelli laterali smontabili, porta apribile incernierata reversibile, serratura multipunto.
Il quadro è accessoriato con:
- controporta interna incernierata, opportunamente preforata per componenti in vista al di sotto della porta principale.
- zoccolo per posa a pavimento H 60mm;
- piastra porta componenti amovibile in lamiera d'acciaio elettrozincata;
- piastra di base per passaggio cavi in lamiera d'acciaio zincata, amovibile;
- kit di accessori per montaggio piastra
- golfari di sollevamento.

Versione con Interruttori:
Interruttori di arrivo automatici scatolati tetrapolari in esecuzione fissa, con attacchi anteriori, del tipo per correnti fino a 630 A, con potere di interruzione PI ≥35 KA, tensione di esercizio fino a 660V, equipaggiati ciascuno con relè elettronico di protezione, con soglie ''S,I'' di protezione contro il sovraccarico ed il corto circuito; contatti ausiliari di segnalazione aperto chiuso, scattato, motorizzazione per comando apertura/chiusura; Interblocco meccanico; accessori meccanici di installazione.

Immagini e dati tecnici non impegnativi.
