caratteristiche strutturali:
Telaio:

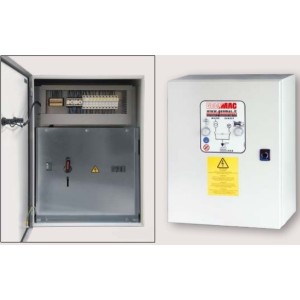

I quadri della serie ATS-CI e ATS-MI sono quadri automatici di commutazione
rete/gruppo costruiti per essere collegati a generatori Genmac realizzati in
versione R-Autostart, cioè equipaggiati con caricabatterie e centralina Autostart a
bordo. Lo scambio rete/gruppo viene effettuato attraverso l’utilizzo di un relè voltmetrico
che analizza le condizioni della rete e invia gli input di avviamento o spegnimento
direttamente al generatore. Due temporizzatori regolabili consentono di ritardare la
commutazione fra rete e gruppo e viceversa. I quadri sono realizzati all’interno di
una cassa di metallo con alto grado di protezione finita con vernici a polvere grigio
ral 7035. I componenti utilizzati sono di alta qualità e testati per elevati numeri di
manovre. La serie ATS-CI (Automatic Transfer Switch Contactors Intelligent) prevede
teleruttori di marca Lovato interbloccati meccanicamente ed elettricamente. Per questa
serie non è prevista la funzione di forzatura manuale del teleruttore. Le connessioni di
potenza sono realizzabili attraverso il collegamento dei cavi a una apposita morsettiera
(adeguatamente dimensionata in base alla potenza). La serie ATS-MI (Automatic
Transfer Switch Motorized Intelligent) prevede commutatori motorizzati di marca
ABB sempre interbloccati fra loro. Per questa serie è prevista la possibilità di forzare
manualmente il teleruttore
attraverso una apposita leva fornita a corredo. Le connessioni di potenza
sono realizzabili attraverso il collegamento dei cavi a una apposita barratura
di rame adeguatamente dimensionata in base alla potenza.
Composizione Standard
- Cassa in metallo
- Morsettiera di collegamento cavi circuito ausiliario
- Fusibili di protezione di tipo industriale
- Luce di segnalazione di stato della commutazione
- Serratura con chiave
- Piastra di fondo per ingresso cavi removibile
- Squadrette per fissaggio a muro (fino a 400A 3ph)
- Morsettiere di collegamento dei cavi di potenza (ATS-CI)
- Barratura in rame per il collegamento dei cavi di potenza (ATS-MI)
- Teleruttori interbloccati (ATS-CI)
- Commutatori motorizzati interbloccati (ATS-MI)
- Relè voltmetrico controllo rete
- Temporizzatore ritardo chiusura rete
- Temporizzatore ritardo chiusura gruppo
- Relè di consenso autostart.
Normative di riferimento
CEI 1713-1 EN 60439-1, CEI 17-43, CEI 17-52
Condizioni di riferimento per caratteristiche indicate*
- Temperatura Da -10°C a +35°C
- Altitudine < 2000m s.l.m.
* Per condizioni di funzionamento superiori ai 35°C consultare i fattori
di derating riportati nella documentazione tecnica. Per condizioni di
funzionamento inferiori ai -10°C consultare l’ufficio tecnico per dimensionare
correttamente dispositivi di pre-riscaldo.
