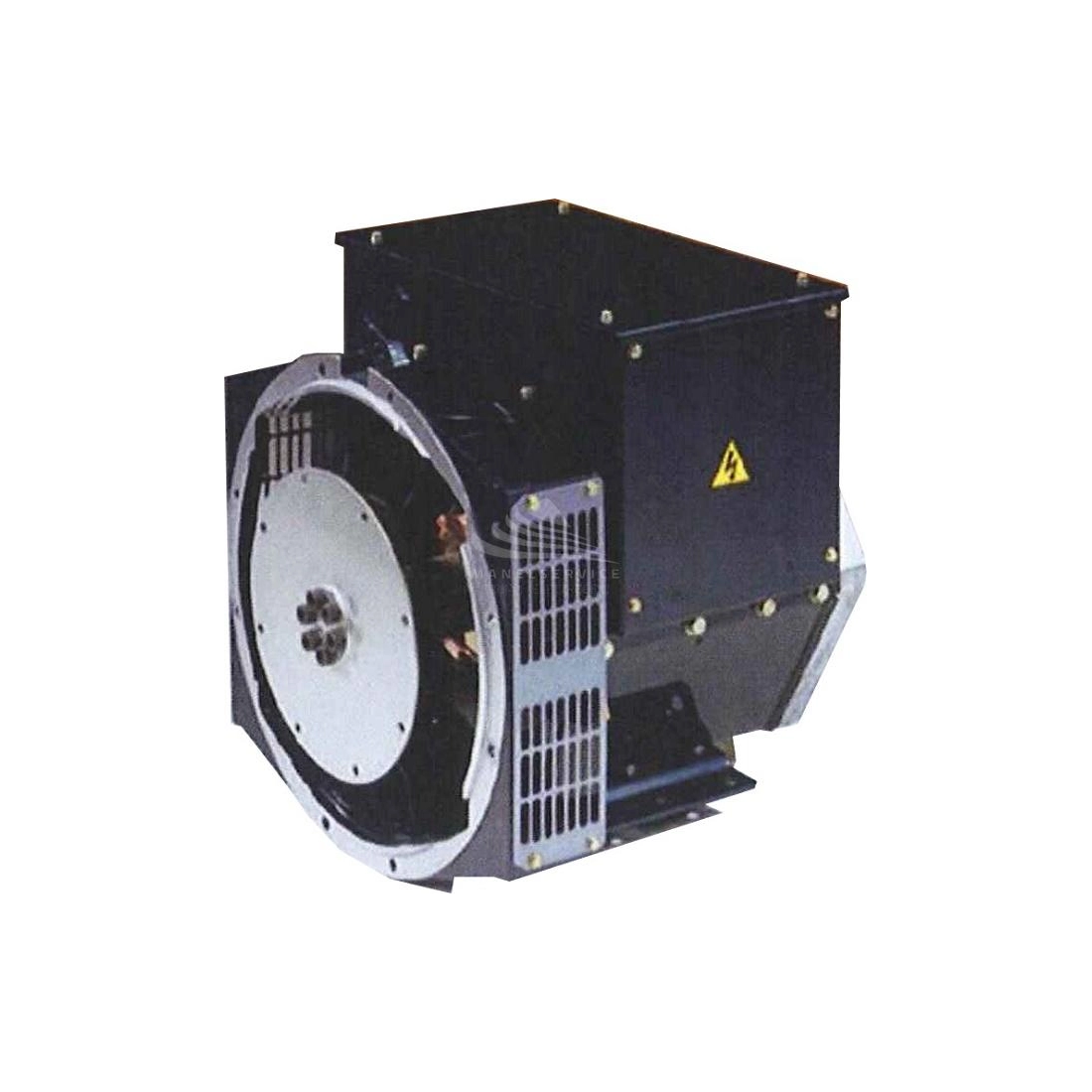

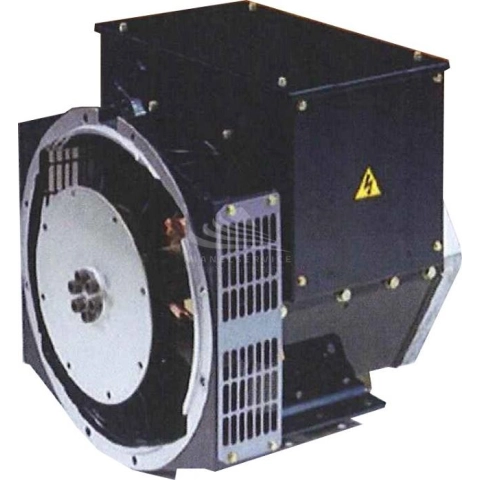

DINGOL DG164D TRIFASE 16KVA AVR

DINGOL DG164D è un alternatore trifase senza spazzole capace di erogare una potenza massima di 16KVA completo di regolatore di tensione AVR.

DINGOL DG164D è dotato di sistema di isolamento è di classe H . Tutti i componenti sono sottoposti a specifico procedimento di rivestimento e/o impregnazione atti a salvaguardare la funzionalità del generatore e a proteggere le parti critiche nelle svariate condizioni di utilizzo.

Gli alternatori DINGOL DG164D rispondono ottimamente anche in presenza di carichi non lineari. Questo risultato si ottiene avvolgendo il cavo elettrico degli statori con un passo di 2/3, eliminando così le armoniche di terzo ordine ( 3° - 9° - 15° ). Di fatto in questo modo si elimina anche l’eccesso di corrente neutra che a volte compare con avvolgimenti di passo maggiore, durante il funzionamento in parallelo rete.

DINGOL DG164D adottano lo standard IP22 (NEMA1) per impieghi industriali adatto a garantire protezioni dalle normali condizioni atmosferiche. Per condizioni atmosferiche estreme è disponibile anche lo standard IP23 che prevede una protezione all’acqua fino a 60° dalla verticale.

DINGOL DG164D hanno dodici morsetti terminali e vengono consegnati pre-configurati in assetto trifase qualora non diversamente specificato dal cliente. Tuttavia, se è necessario modificare la configurazione, una tavola delle configurazioni possibili è riportata sul retro del coperchio della scatola di terminazione.

REGOLATORE DI TENSIONE AVR

Gli AVR elettronici sono installati indifferentemente sugli alternatori destinati ad uso industriale e quelli destinati ad uso marino. Essi consentono di trasferire in modo costante l’ energia necessaria dallo statore di eccitazione all’eccitatrice principale indipendentemente dalla potenza sviluppata istante per istante dal generatore.

L’elevata efficienza dell’AVR assicura il funzionamento anche quando la corrente di eccitazione residua è molto bassa. La corrente in uscita dal rotore di eccitazione che viene utilizzata per alimentare l’eccitatrice principale passa attraverso un ponte raddrizzatore dell’onda. Il raddrizzatore stesso è dotato di una protezione contro le sovratensioni causate, ad esempio, da un corto circuito o da un parallelo effettuato fuori fase.

II regolatore automatico di tensione, tramite il sensing regola la tensione della corrente in uscita dall’alternatore con un margine di controllo di 0,5% in eccesso o in difetto, da vuoto a pieno carico, incluse le variazioni da freddo alla temperatura di esercizio, fino a cos-phy 0.8 e fino ad una variazione r.p.m. della motrice del 4%.
Il voltaggio viene regolato agendo su un trimmer.

CARATTERISTICHE TECNICHE DINGOL DG164D

Tipo di fase: Trifase
Tensione (V): 400
Frequenza (Hz): 50
Giri al minuto (giri/min): 1500
Potenza monofase (kVA): ----
Potenza trifase (kVA): 16
Tipo di alternatore: a velocità costante
Regolatore di tensione: AVR
Senza Spazzole
Grado di protezione: IP22 (a richiesta IP 23)
Peso (Kg): 116

Cerchi un'alternatore con caratteristiche differenti? QUI puoi trovare tutta la gamma DINGOL o di altri brand specializzati.

Immagini e dati tecnici non impegnativi.
