QUADRO ELETTRICO DI DISTRIBUZIONE 400/230V - GENERALE

Riferimento QED-GENERALE

- Tensione nominale di isolamento: 1000 V ca.
- Tensione di esercizio: Ue 400/230 V 50-60Hz
- Corrente nominale massima sbarre: Fino a 125 A
- Corrente di cto/cto: 15 KA.
- Accessibilità: Fronte
- Ingresso Cavi: Dall'alto/basso
- Installabilità: all'esterno
- Temp. ambiente: -20+45°C
- Altitudine: ? 3000m slm
- Grado di protezione Carpenteria: IP54
- Grado di protezione interno: IP20

Dettagli del prodotto
Descrizione

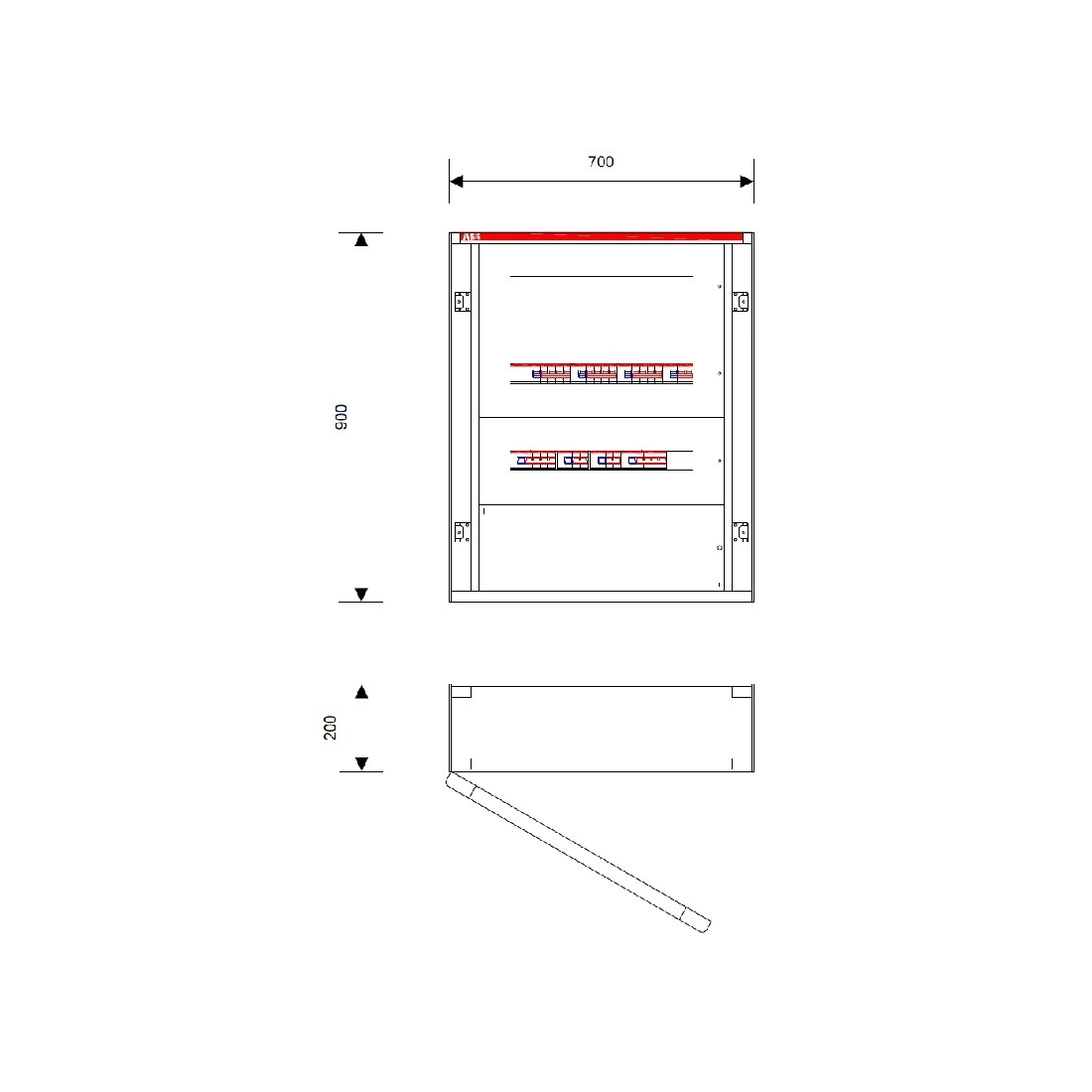

Lunghezza (mm): 200
Larghezza (mm): 700
Altezza (mm): 900
Tipo di prodotto: Quadro di Commutazione

STRUTTURA:
Il Quadro Generale sarà realizzato con armadio metallico per installazione a parete, in esecuzione ? IP54, con porta trasparente cernierata e chiusura a chiave; composto da funzioni modulari portainterruttori modulo DIN.
All'interno dei quadri saranno installate le apparecchiature di distribuzione:
- Interruttore (Generale), Automatico Magnetotermico 4P-125A - 400V P.I. 15kA;
- N.1 Interruttore Automatico Magnetotermico Differenziale 4P-C63A, P.I 6KA; Id 30mA a.c.;
- N.1 Interruttore Automatico Magnetotermico Differenziale 4P-C32A, P.I 6KA; Id 30mA a.c.;
- N.3 Interruttori Automatici Magnetotermici Differenziali 4P-C16A, P.I 6KA; Id 30mA a.c.;
- N.3 Interruttori Automatici Magnetotermici Differenziali 2P-C16A, P.I 6KA; Id 30mA a.c.;
- N.3 Interruttore Automatico Magnetotermico Differenziale 2P-C10A, P.I 6KA; Id 30mA a.c.;

Immagini e dati tecnici non impegnativi.

^* Immagini e dati tecnici non impegnativi. Si prega sempre di consultare la scheda tecnica rilasciata dal costruttore. La Man.El.Service Srl non si assume la responsabilità per eventuali modifiche apportate dal produttore.

Disponibile

2.455,00 € 2.455,00 €
