QUADRO ELETTRICO DI TELECOMMUTAZIONE TRA GE 300KVA-400KVA - VERSIONE CON CONTATTORI

QUADRO PER TELECOMMUTAZIONE TRA GE 300KVA-400KVA

Riferimento QETC- VERSIONE CON CONTATTORI

- Tensione nominale di isolamento: 1000 V ca.
- Tensione di esercizio: Ue 400 V 50-60Hz
- Corrente nominale massima sbarre: 630 A
- Corrente di cto/cto: 25 KA.
- Tensione circuiti aux: 230 Va.c.

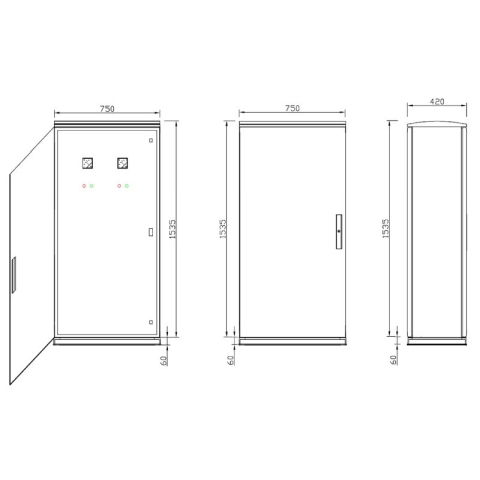

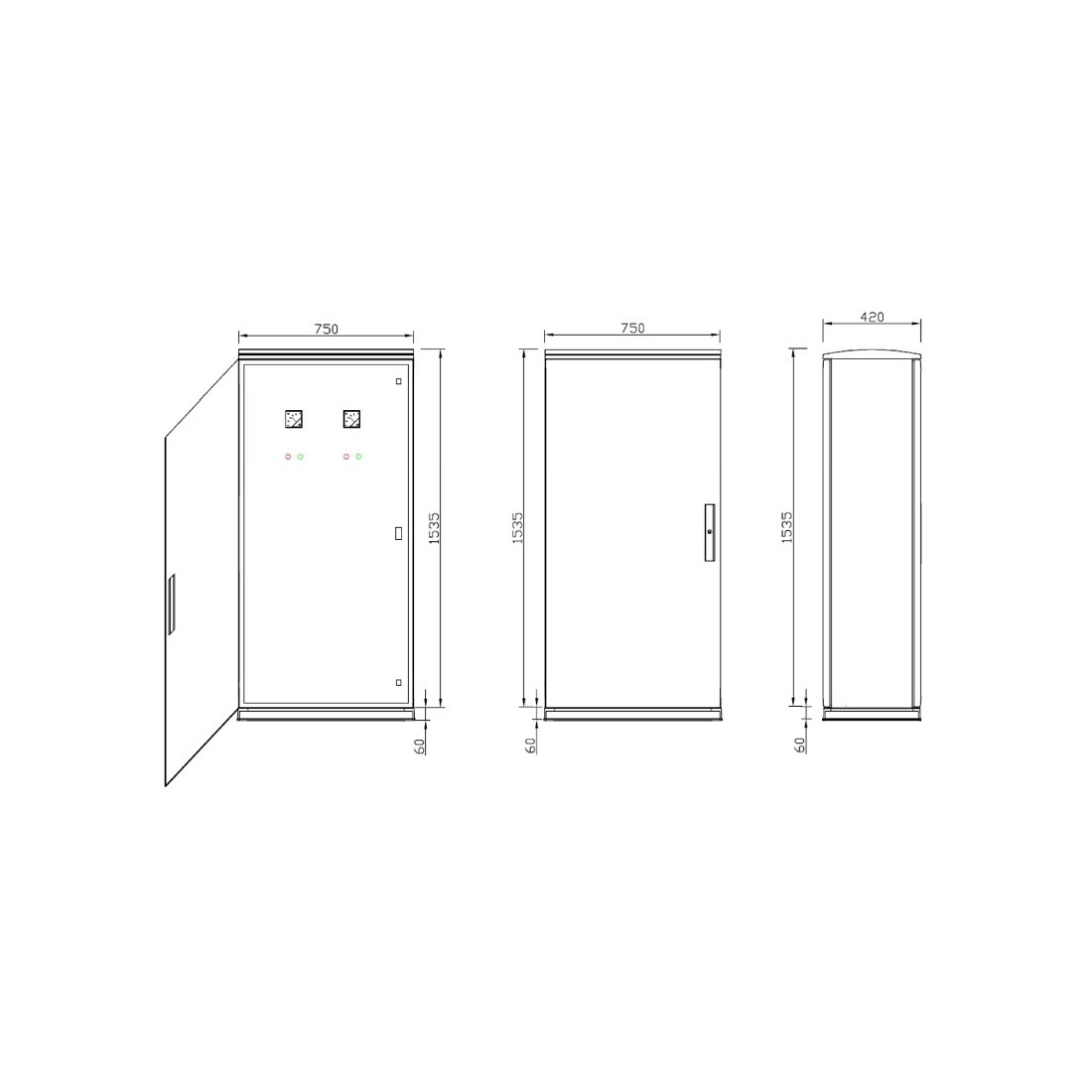

- Dimensioni HxLxP: 1535x750x420 mm
- Accessibilità: Fronte
- Ingresso Cavi: dal basso
- Installabilità: all'esterno
- Temp. ambiente: -20+45°C
- Altitudine: ? 3000m slm
- Grado di protezione Carpenteria: IP54
- Grado di protezione interno: IP20

Dettagli del prodotto
Descrizione

Lunghezza (mm): 1535
Larghezza (mm): 750
Altezza (mm): 420
Tipo di prodotto: Quadro di Commutazione

STRUTTURA:
Il Quadro è realizzato con armadio in Poliestere rinforzato con fibra di vetro, composto da struttura portante rinforzata, elementi base e testa e pannelli laterali smontabili, porta apribile incernierata reversibile, serratura multipunto.
Il quadro è accessoriato con:
- controporta interna incernierata, opportunamente preforata per componenti in vista al di sotto della porta principale.
- zoccolo per posa a pavimento H 60mm;
- piastra porta componenti amovibile in lamiera d'acciaio elettrozincata;
- piastra di base per passaggio cavi in lamiera d'acciaio zincata, amovibile;
- kit di accessori per montaggio piastra
- golfari di sollevamento.

Versione con Contattori:
Contattori quadripolari per corrente alternata 700 A (AC1) tensione di esercizio fino a 660V, tensione di comando in ca 230V; equipaggiati con contatti ausiliari di segnalazione aperto chiuso interblocco meccanico e accessori meccanici di installazione.

Immagini e dati tecnici non impegnativi.

^* Immagini e dati tecnici non impegnativi. Si prega sempre di consultare la scheda tecnica rilasciata dal costruttore. La Man.El.Service Srl non si assume la responsabilità per eventuali modifiche apportate dal produttore.

Disponibile

6.549,00 € 6.549,00 €
