QUADRO ELETTRICO DI TELECOMMUTAZIONE TRA GE 300KVA-400KVA - VERSIONE CON INTERRUTTORI

QUADRO PER TELECOMMUTAZIONE TRA GE 300KVA-400KVA

Riferimento QETC-VERSIONE CON INTERRUTTORI

- Tensione nominale di isolamento: 1000 V ca.
- Tensione di esercizio: Ue 400 V 50-60Hz
- Corrente nominale massima sbarre: 630 A
- Corrente di cto/cto: 25 KA.
- Tensione circuiti aux: 230 Va.c.

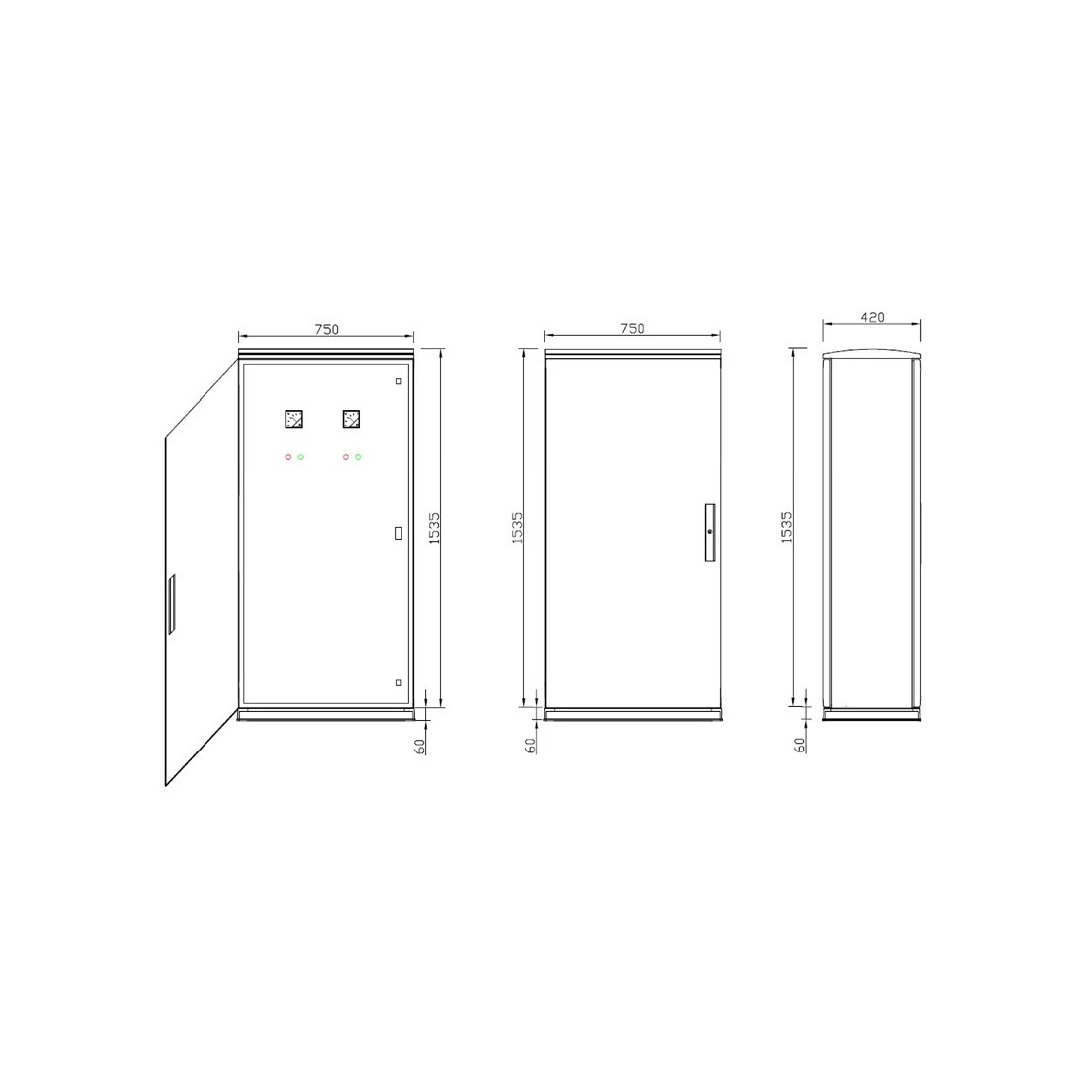

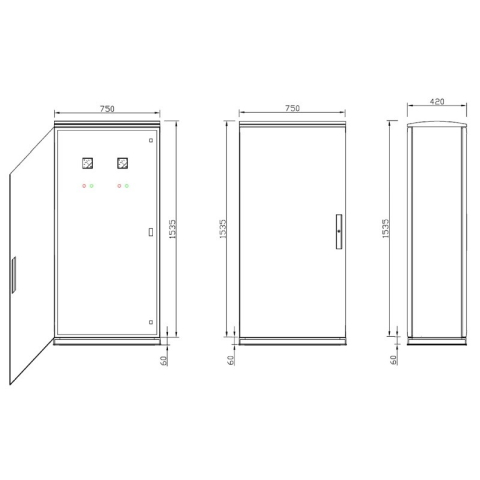

- Dimensioni HxLxP: 1535x750x420 mm
- Accessibilità: Fronte
- Ingresso Cavi: dal basso
- Installabilità: all'esterno
- Temp. ambiente: -20+45°C
- Altitudine: ? 3000m slm
- Grado di protezione Carpenteria: IP54
- Grado di protezione interno: IP20

Dettagli del prodotto
Descrizione

Lunghezza (mm): 1535
Larghezza (mm): 750
Altezza (mm): 420
Tipo di prodotto: Quadro di Commutazione

STRUTTURA:
Il Quadro è realizzato con armadio in Poliestere rinforzato con fibra di vetro, composto da struttura portante rinforzata, elementi base e testa e pannelli laterali smontabili, porta apribile incernierata reversibile, serratura multipunto.
Il quadro è accessoriato con:
- controporta interna incernierata, opportunamente preforata per componenti in vista al di sotto della porta principale.
- zoccolo per posa a pavimento H 60mm;
- piastra porta componenti amovibile in lamiera d'acciaio elettrozincata;
- piastra di base per passaggio cavi in lamiera d'acciaio zincata, amovibile;
- kit di accessori per montaggio piastra
- golfari di sollevamento.

Versione con Interruttori:
Interruttori di arrivo automatici scatolati tetrapolari in esecuzione fissa, con attacchi anteriori, del tipo per correnti fino a 630 A, con potere di interruzione PI ?35 KA, tensione di esercizio fino a 660V, equipaggiati ciascuno con relè elettronico di protezione, con soglie ''S,I'' di protezione contro il sovraccarico ed il corto circuito; contatti ausiliari di segnalazione aperto chiuso, scattato, motorizzazione per comando apertura/chiusura; Interblocco meccanico; accessori meccanici di installazione.

Immagini e dati tecnici non impegnativi.

^* Immagini e dati tecnici non impegnativi. Si prega sempre di consultare la scheda tecnica rilasciata dal costruttore. La Man.El.Service Srl non si assume la responsabilità per eventuali modifiche apportate dal produttore.

Disponibile

9.027,00 € 9.027,00 €
