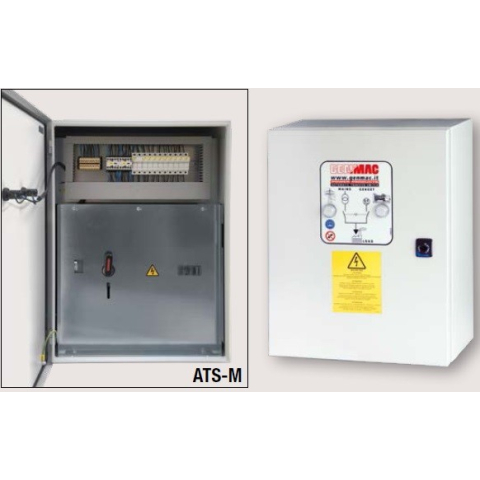

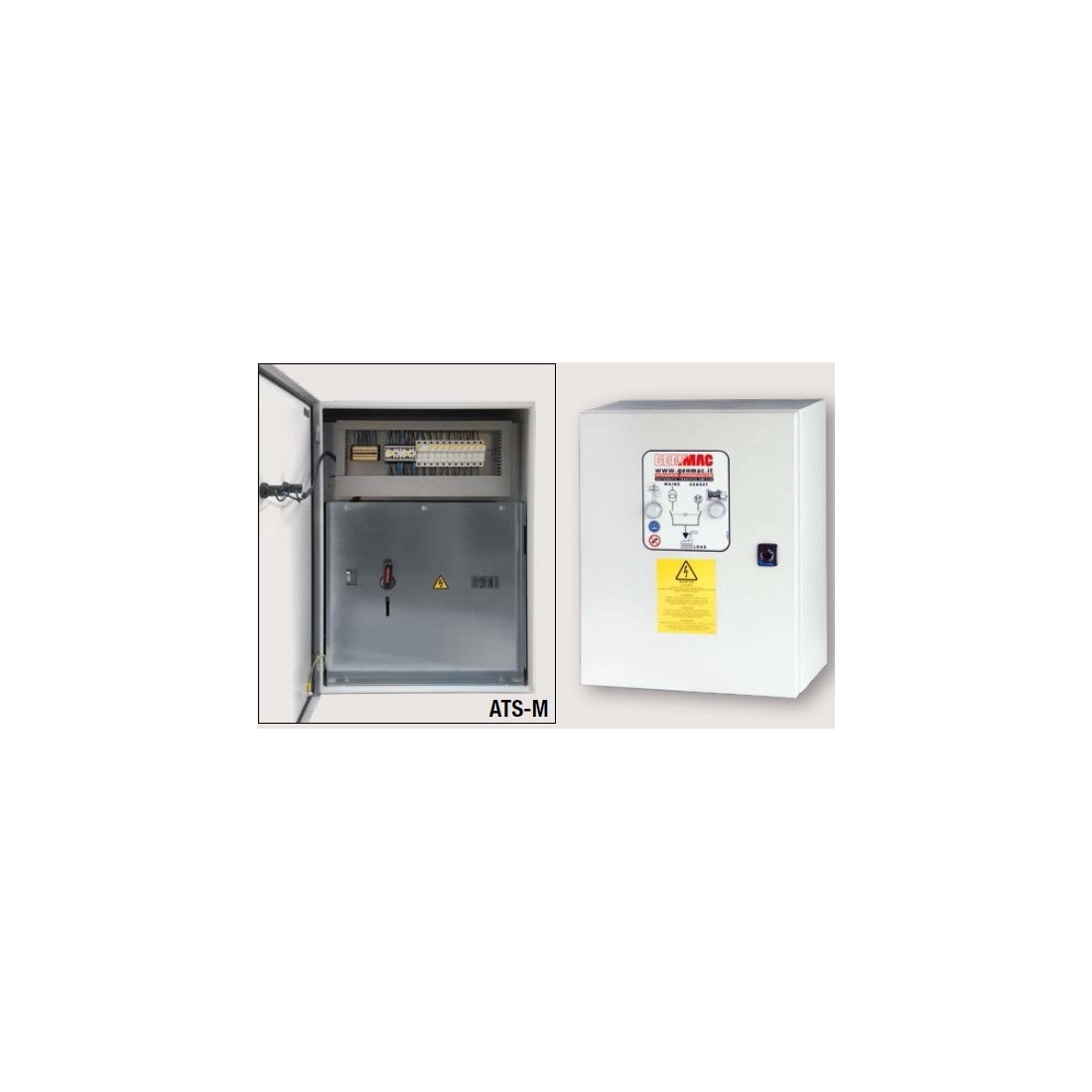

GENMAC QUADRO DI COMMUTAZIONE ATS-M 4P 50-60Hz Trifase 380..400V 200A

I quadri della serie ATS-C e ATS-M sono quadri automatici di commutazione
rete/gruppo costruiti per essere collegati a generatori Genmac realizzati in
versione A-Automatica, cioè equipaggiati con caricabatterie e centralina AMF
a bordo. I quadri sono realizzati all’interno di una cassa di metallo con alto grado
di protezione
finita con vernici a polvere grigio ral 7035. I componenti utilizzati sono di alta
qualità e testati per elevati numeri di manovre.
La serie ATS-C (Automatic Transfer Switch Contactors) prevede teleruttori di
marca Lovato interbloccati meccanicamente ed elettricamente. Per questa
serie non è prevista la funzione di forzatura manuale del teleruttore.
Le connessioni di potenza sono realizzabili attraverso il collegamento dei
cavi a una apposita morsettiera (adeguatamente dimensionata in base alla
potenza). La serie ATS-M (Automatic Transfer Switch Motorized) prevede
commutatori motorizzati di marca ABB sempre interbloccati fra loro.
Per questa serie è prevista la possibilità di forzare manualmente il teleruttore
attraverso una apposita leva fornita a corredo. Le connessioni di potenza
sono realizzabili attraverso il collegamento dei cavi a una apposita barratura
di rame adeguatamente dimensionata in base alla potenza.

Composizione Standard
- Cassa in metallo
- Morsettiera di collegamento cavi circuito ausiliario
- Fusibili di protezione di tipo industriale
- Luce di segnalazione di stato della commutazione
- Serratura con chiave
- Piastra di fondo per ingresso cavi removibile
- Squadrette per fissaggio a muro (fino a 400A 3ph)
- Morsettiere di collegamento dei cavi di potenza (ATS-C)
- Barratura in rame per il collegamento dei cavi di potenza (ATS-M)
- Teleruttori interbloccati (ATS-C)
- Commutatori motorizzati interbloccati (ATS-M)
Normative di riferimento
CEI 1713-1 EN 60439-1, CEI 17-43, CEI 17-52
Condizioni di riferimento per caratteristiche indicate*
- Temperatura Da -10°C a +35°C
- Altitudine < 2000m s.l.m.
* Per condizioni di funzionamento superiori ai 35°C consultare i fattori
di derating riportati nella documentazione tecnica. Per condizioni di
funzionamento inferiori ai -10°C consultare l’ufficio tecnico per dimensionare
correttamente dispositivi di pre-riscaldo.
