VALVOLA DEVIATRICE – MONTAGGIO E INSTALLAZIONE
Sonda di salinità. Misura la salinità e la conducibilità elettrica dell’acqua prodotta. Sul pannello remoto
appaiono istruzioni se il valore misurato non è ottimale.

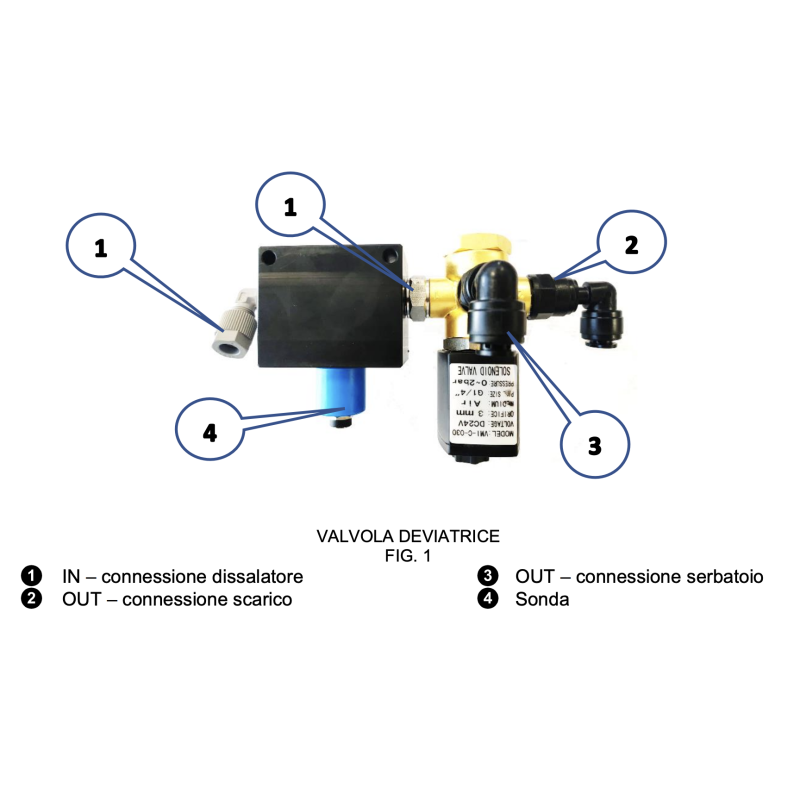

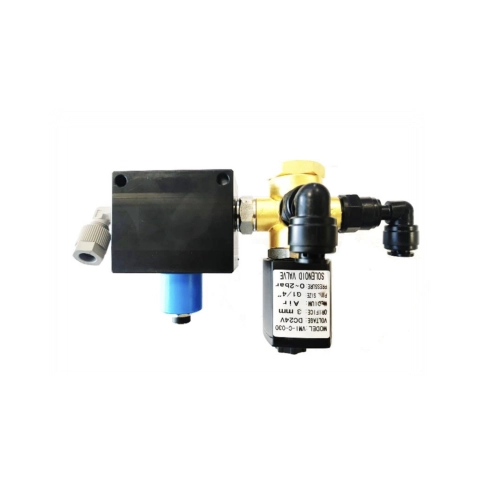

Valvola deviatrice. È un’elettrovalvola che devia il flusso dell’acqua prodotta dal dissalatore a seconda del
valore misurato dalla sonda, evitando così di immettere acqua con caratteristiche indesiderate all’interno
del serbatoio di raccolta.
Connessioni elettriche
I 2 cavi della sonda devono essere connessi alla scheda del computer box, ai morsetti Salinity. I 2 cavi della
valvola devono essere connessi alla scheda del computer box, ai morsetti Chem e (-).

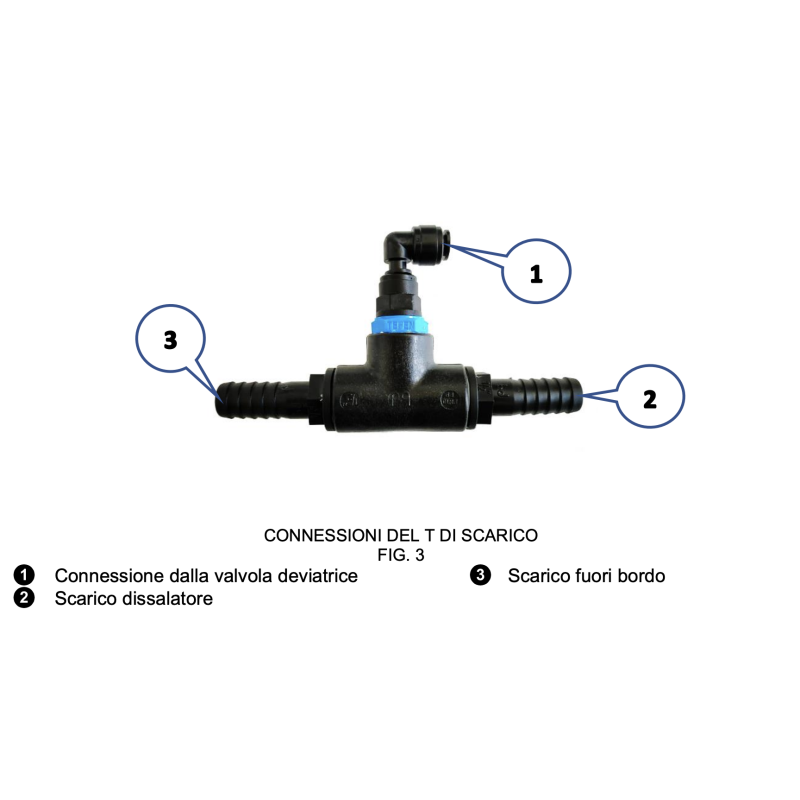

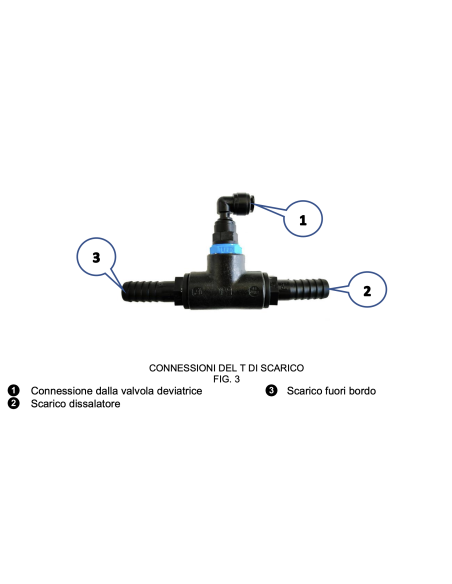

Connessioni idrauliche
La valvola deve essere montata a valle dell’uscita della produzione di acqua dolce del dissalatore e
collegata con essa. L’uscita 1 deve essere collegata al serbatoio di raccolta di acqua dolce; l’uscita 2 deve
essere collegata al condotto di scarico del dissalatore.
Messaggi relativi alla sonda di salinità/conducibilità
S = wait La sonda sta completando le misurazioni;
S = OK Qualità dell’acqua prodotta ottimale;
S = MED Qualità dell’acqua prodotta medi;
S = BAD Qualità dell’acqua prodotta non soddisfacente;
Nell’ultimo caso l’impianto va spento e va programmata un’operazione di manutenzione.
All’accensione del dissalatore, quando si preme START, la valvola entra in funzione deviando la produzione
di acqua dolce sullo scarico per 1 minuto.
Viene visualizzato il messaggio “DIVERT TO DISCHARGE”.
Se il valore di conducibilità misurato è molto elevato per almeno 15 secondi, viene visualizzato il messaggio
“DIVERT TO DISCHARGE”, la valvola entra in funzione e devia il flusso di acqua prodotta sullo scarico per 2
minuti e 45 secondi. Dopo un totale di 3 minuti il sistema va il blocco, sul display appare il messaggio “BAD
WATER QUALITY” e può essere effettuato il reset solo premendo “STOP”.
Se durante questi 3 minuti il valore di conducibilità misurato rientra nel range S=MED o S=OK, la valvola si
spegne in 10 secondi e il flusso di acqua dolce prodotta riprende il suo percorso normale.
La valvola deviatrice può essere bypassata programmando ”ON” alla voce VALVE SWITCH BY_PASS nel
menù. Sul display appare il messaggio “DIV.VALVE BY-PASS”.
Quando si effettua l’operazione di Start-Up la valvola devia il flusso di acqua prodotta sullo scarico.
Quando si effettuano operazioni di lavaggio automatico o manuale la valvola non entra in funzione.
È importante che il voltaggio del kit di monitoraggio Schenker sia compatibile con quello del dissalatore.
